DVI
DSHB
Product description

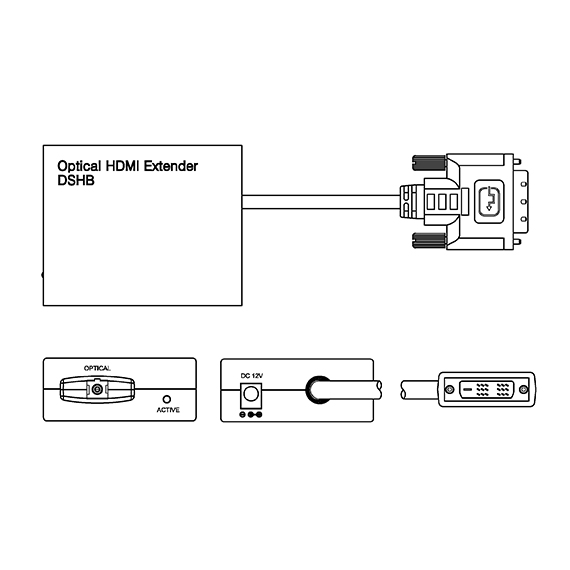

DVI 양방향 통신 박스타입 피그테일 모듈 광 전송기
Download
DSHB는 DVI 디지털 영상신호를 한 가닥의 멀티모드 광화이버를 통하여 최장 300M까지 전송합니다. 송신부/수신부 간에 TMDS 비디오 신호와 EDID 데이터를 실시간 양방향 통신하여 어떠한 소스 및 모니터의 연결시에도 Plug & Play 를 할수 있습니다. HDCP를 지원하여 블루레이나 PS-3 과 같은 HDMI 기기와 연결하여 영상/음성 신호 또한 전송 가능합니다.

제품 특징

• 1ch 멀티모드(50/125μm) 광화이버를 통한 고해상도 디지털 영상 장거리 전송
• 최대 지원해상도: HDTV / 1080P, PC / WUXGA (1920 x 1200)
• TMDS 비디오 신호와 EDID 데이터를 광화이버로 전송
• HDCP 호환
• EMC : KC 인증

• 커넥터 (송신부) : DVI-D (male), SC connector (female)

• 커넥터 (수신부) : DVI-D (male), SC connector (female)

• 광화이버 : 1ch / Multi-mode(50/125μm)

• 픽셀 클락 : 225MHz (single link)

• 최대 지원 해상도 및 전송거리:

   - WUXGA (1920 x 1200) @ 60Hz / 300M (1,000ft)

   - 1080p (1920 x 1080) @ 60Hz / 300M (1,000ft)

• 소비전력 (송신부) : 1.3W (max)

• 소비전력 (수신부) : 1.1W (max)

• 전원 아답터 (송신부 & 수신부) : 100~240V DC 12V

• 제품 사이즈 :  108W x 75D x 35H (mm)

• 동작 온도 : 0°C ~ 50°C

• 보존 온도 : -20°C ~ 70°C


포장 패키지

• 송신부, 수신부

• 2 x 전원 아답터

• 사용자 매뉴얼
